Изменение формы выделенного сегмента

Для изменения формы криволинейного сегмента следует использовать инструмент Direct Selection (Частичное выделение) (

), с помощью которого можно выделить интересующий сегмент, а затем переместить опорные и управляющие точки или, захватив непосредственно контур сегмента, изменить его форму (рис. 5.25).

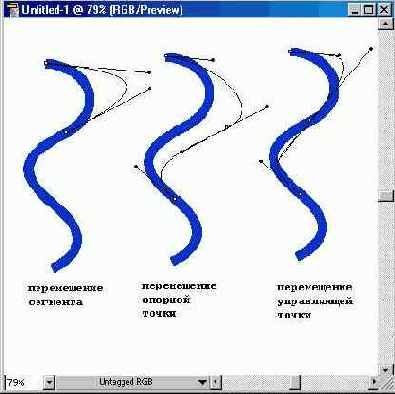

Рис 5.25. Способы изменения формы сегмента

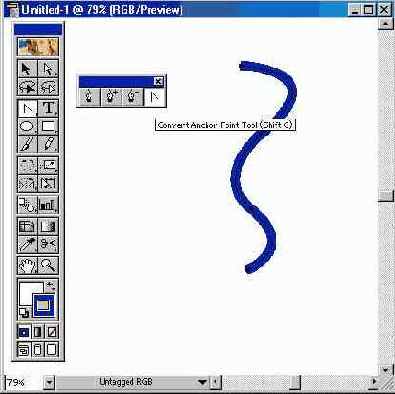

Рис 5.26. Кнопка инструмента Convert Anchor Point в группе инструментов Pen

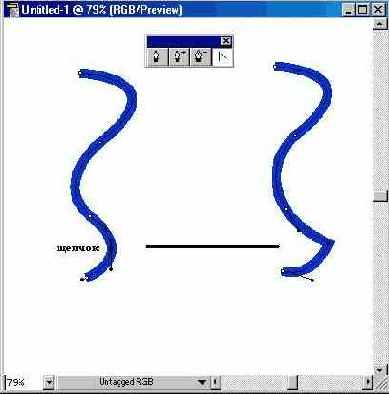

Рис 5.27. Преобразование гладкой опорной точки в угловую без управляющих линий

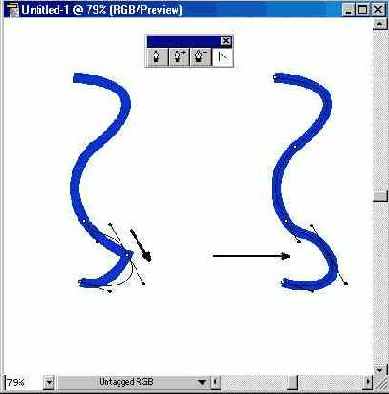

Рис 5.28. Преобразование угловой опорной точки в гладкую

Кроме этого, изменение формы контура может быть связано с изменением типа опорной точки.

Для того чтобы преобразовать гладкую опорную точку в угловую или наоборот, следует включить инструмент Direct Selection (Частичное выделение) (

), выделить необходимый объект и опорную точку, а затем использовать инструмент Convert Anchor Point (Преобразовать опорную точку) (). Если в данный момент уже включен один из инструментов группы Pen (Перо), то следует нажать клавишу [Alt], которая также включит инструмент Convert Anchor Point (Преобразовать опорную точку) () (рис. 5.26).

Дальнейшие действия зависят от типа опорной точки.

	Для преобразования гладкой опорной точки в угловуюs без управляющих линий достаточно щелкнуть на ней (рис. 2.27).
	Если щелкнуть на угловой точке и "потянуть" в сторону, образуется гладкая опорная точка (рис. 5.28)
	Если с помощью инструмента Convert Anchor Point (Преобразовать опорную точку) ( ) перемещать одну из управляющих точек, то гладкая опорная точка преобразуется в угловую с управляющими линиями (рис. 5.29).

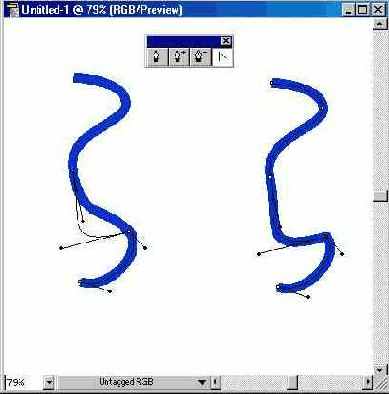

Рис 5.29. Преобразование гладкой опорной точки в угловую с управляющими линиями
