Инструменты Rectangle и Rounded Rectangle
Инструмент
Rectangle
(Прямоугольник) (
Инструмент
Rounded Rectangle
(Скругленный прямоугольник) (

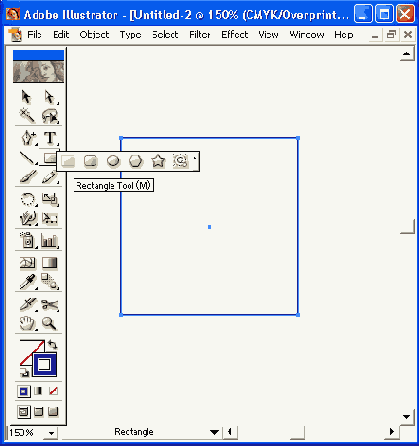

Рис. 4.66.
Инструмент
Rectangle
в группе геометрических объектов

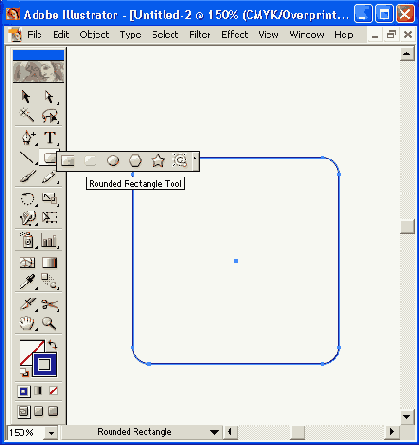

Рис. 4.67.
Инструмент
Rounded Rectangle
в группе инструментов геометрических объектов
Во время рисования прямоугольника со скругленными углами возможно управление степенью кривизны:
клавиша <
клавиша <
клавиши <
Nota Bene.
Следует иметь в виду, что радиус скругления, используемый по умолчанию, устанавливается в поле Corner Radius (Радиус скругления) раздела General (Основные) диалогового окна Preferences (Установки) (рис. 4.68), которое вызывается командой Preferences (Установки) меню Edit (Правка).
Рис. 4.68.
Поле
Corner Radius
раздела
General
диалогового окна
Preferences
При нажатой клавише <Alt> инструменты
Rectangle
(Прямоугольник) и
Rounded Rectangle
(Скругленный прямоугольник) позволяют создавать прямоугольники из центральной точки в сторону одного из углов прямоугольника.
Для получения квадрата при помощи каждого из перечисленных инструментов следует во время рисования удерживать клавишу <Shift>.
Если во время рисования прямоугольника нажать клавишу <Пробел>, то его можно перемещать и расположить на новом месте.
После создания прямоугольного объекта внутри него отображается центральная точка, совпадающая с геометрическим центром объекта. Эта точка служит для перемещения объекта по плоскости страницы или для выравнивания его с другими объектами. Удалить эту точку нельзя, но сделать ее невидимой можно.
Для этого необходимо с помощью команды
Attributes
(Атрибуты) меню
Window
(Окно) вывести на экран палитру
Attributes
(Атрибуты) и щелкнуть кнопку
Don't Show Center
(He показывать центр). Для восстановления отображения центральной точки предназначена кнопка, находящаяся рядом, —
Show Center
(Показать центр) (рис. 4.69).
Рис. 4.69.
Кнопки отображения центральной точки объекта в палитре
Attributes
